Размеры коробок для наружной проводки

05.06.2014
Установочные и распаячные (распределительные) коробки в интернет-магазине 220RU

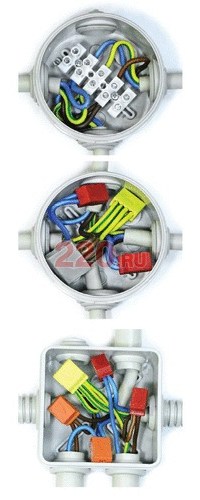

Распределительные (разветвительные, "распаячные", англ. distribution box) коробки — неотъемлемая часть электросети. В нашем каталоге представлены лучшие изделия российских и зарубежных производителей. Всегда на складе коробки (обычные и безгалогеновые) отечественного завода Экопласт (Ecoplast) и испанские halogen free Famatel, имеющие наиболее широкий ряд типоразмеров. Здесь собраны характеристики и чертежи коробок для наружного монтажа. Таблица 1 — коробки с сальниками, далее чертежи этих коробок, затем Таблица 2 — герметичные коробки без отверстий и их чертежи, в конце страницы — ссылки на детали и комплектующие.
Коробки типов JBR и JBS Ecoplast предназначены для установки на стены, потолки или лотки. Коробки имеют специальные сальники для подключения труб для электропроводки ("гофры", армированных или гладких труб). Сальники и конструкция коробки обеспечивает защиту IP44 и выше (в зависимости от модели, см. Таблицу 1). Минимальное количество выводов в этой категории — четыре (круглые коробки). Максимальное — 12. "Ярусная" конструкция сальника позволяет подключать трубы разного сечения. Часто для надёжного и герметичного соединения с трубами и вывода кабеля используют муфты, переходники или кабельные зажимы (см. ссылки в конце страницы).
Табл.1 Распределительные коробки JBR и JBS (с сальниками)
Артикул Безгалоген. Типоразмер Размер, мм Выходы Степень защиты
44070 -- Ecoplast JBR060 Ø60 х 40 4 по 20 мм IP 44
44004 44004HF Ecoplast JBR065 Ø65 х 35 4 по 20 мм IP 44
44071 -- Ecoplast JBR070 Ø70 х 40 4 по 20 мм IP 44
44005 44005HF Ecoplast JBR080 Ø80 х 40 4 по 20 мм IP 44
44072 -- Ecoplast JBS065 65 х 65 х 40 7 по 20 мм IP 44
44056 44056HF Ecoplast JBS070 70 х 70 х 40 6 по 20 мм IP 44
44006 44006HF Ecoplast JBS080 85 х 85 х 40 6 по 20 мм IP 44
44007 44007HF Ecoplast JBS100 100 х 100 х 55 6 по 25 мм IP 55
44008 -- Ecoplast JBS120 120 х 80 х 50 6 по 25 мм IP 55
44009 44009HF Ecoplast JBS150 150 х 110 х 70 10 по 25 мм IP 55
44010 -- Ecoplast JBS190 190 х 140 х 70 10 по 32 мм IP 55
44017 -- Ecoplast JBS190 200 х 155 х 80 10 по 32 мм IP 55
44018 -- Ecoplast JBS200 200 х 200 х 80 12 по 32 мм IP 55
44030 -- Ecoplast JBS300 300 х 250 х 120 12 по 32 мм IP 65
-- 44011 Famatel 3011 100 х 100 х 55 7 IP 55
-- 44012 Famatel 3012 153 х 110 х 63 8 IP 55
-- 44013 Famatel 3013 160 х 135 х 83 8 IP 55
-- 44014 Famatel 3014 220 х 170 х 85 10 IP 55

Рис.1 Распаячная коробка арт.44004

распаячная коробка арт.44004, размеры
Рис.2 Распаячная коробка арт.44005 распаячная коробка арт.44005, размеры
Рис.3 Распаячная коробка арт.44006 распаячная коробка арт.44006, размеры
Рис.4 Распаячная коробка арт.44007 распаячная коробка арт.44007, размеры
Рис.5 Распаячная коробка арт.44008 распаячная коробка арт.44008, размеры
Рис.6 Распаячная коробка арт.44009 распаячная коробка арт.44009, размеры
Рис.7 Распаячная коробка арт.44010 распаячная коробка арт.44010, размеры

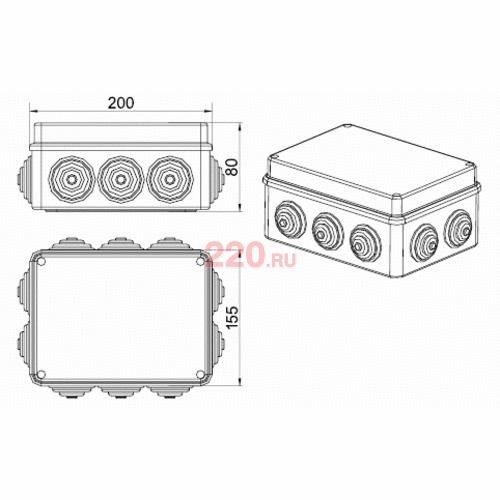

Рис.8 Распаячная коробка арт.44017 распаячная коробка арт.44017, размеры

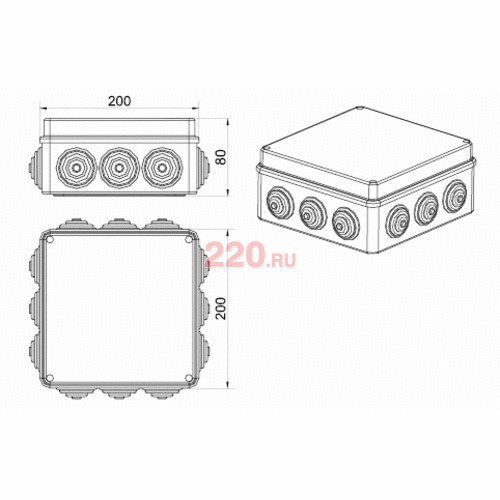

Рис.9 Распаячная коробка арт.44018 распаячная коробка арт.44018, размеры
Рис.10 Распаячная коробка арт.44030 распаячная коробка арт.44030, размеры
Рис.11 Распаячная коробка арт.44056 распаячная коробка арт.44056, размеры



Коробки распределительные серии BJB Ecoplast (Таблица 2) не имеют сальников и заранее подготовленных отверстий (предполагается, что отверстия для выводов делаются при монтаже) обеспечивают уровень защиты IP56. Часто используются для размещения элементов автоматики, нестандартной аппаратуры и т.п. Здесь необходимо обеспечивать защищённость соединения при монтаже, используя отдельно приобретаемые сальники и коннекторы или другие методы обеспечения защиты от влажности и пыли (например, используя специальные герметики, компаунды и т.п.).
Хотя сквозных отверстий в коробках нет, на стенках изнутри имеется подготовка под стандартные сальники или зажимы — их число указано в столбце "Кол-во выходов":
Табл.2 Распределительные коробки BJB и LJB (без отверстий)

Артикул Безгалоген. Типоразмер Ecoplast Размер, мм Выходы Степень защиты
44057 -- BJB100 100 х 100 х 55 6 IP56
44058 -- BJB120 120 х 80 х 50 6 IP56
44059 -- BJB150 150 х 110 х 70 10 IP56
44060 -- BJB190 190 х 140 х 70 10 IP56
44061 44061HF BJB150 150 х 110 х 110 6 IP56
44055 -- JLB90 90 х 42 х 40 10 IP56

Рис.12 Распаячная коробка арт.44057 распаячная коробка арт.44057, размеры
Рис.13 Распаячная коробка арт.44058 распаячная коробка арт.44058, размеры

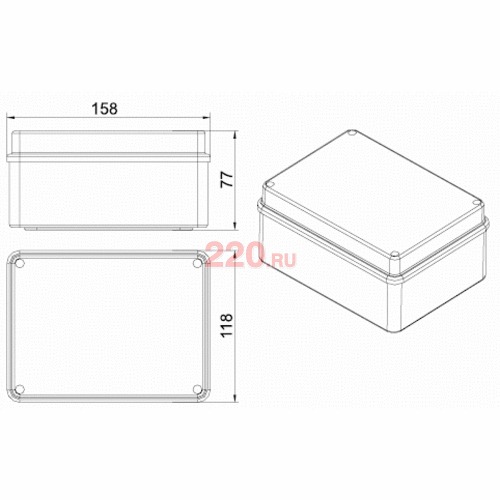

Рис.14 Распаячная коробка арт.44059 распаячная коробка арт.44059, размеры

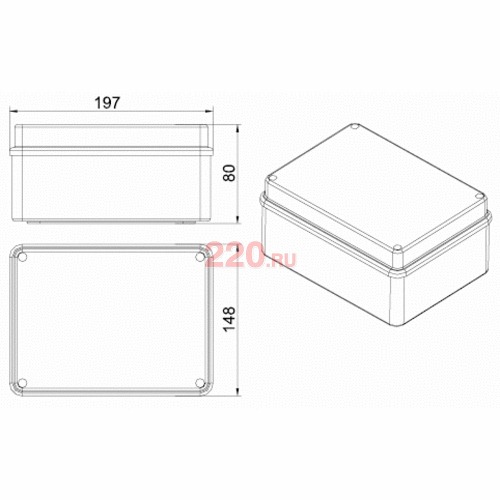

Рис.15 Распаячная коробка арт.44060 распаячная коробка арт.44060, размеры

--------------------
Для соединений коробок с кабелем и трубами используются сальники, муфты "труба-коробка" и кабельные зажимы:
Рис.16 Сальники уплотнительные втулки, сальники
Рис.17 Муфта муфта труба-коробка
Рис.18 Кабельный зажим кабельный зажим
Рис.19 Гибкий поворот "коробка-труба" Гибкий поворот
