Огнестойкая кабельная линия (ОКЛ) ЭКОПЛАСТ™. Методика испытаний и сертификация.

10.11.2022

Огнестойкие кабельные линии (ОКЛ), разработанные на базе кабеленесущих систем ЭКОПЛАСТ™ — это универсальное решение для обеспечения пожарной безопасности объектов.



Определение времени работоспособности огнестойкой кабельной линии

Определение: время работоспособности КЛ должно быть не менее времени, необходимого для эвакуации людей в безопасную зону и необходимого времени функционирования таких систем как: дымоудаление, питание насосов противопожарного водопровода и т.п.

Время работоспособности КЛ указывается в сертификате соответствия и имеет обозначение – индекс «Е». В зависимости от марки кабеля и способа прокладки в российской практике приняты индексы работоспособности, равные – 15, 30, 45, 60 и 90 минут, присваиваемые кабельной линии по результатам испытаний.



Работоспособность кабельных линий и электропроводок СПЗ в условиях пожара обеспечивается выбором вида исполнения кабелей и проводов, согласно ГОСТ Р 53315 (заменен на ГОСТ 31565-2012), и способом их прокладки. Время работоспособности кабельных линий и электропроводок в условиях воздействия пожара определяется в соответствии с ГОСТ 53316.



По определению ГОСТ Р 53316-2009: кабельную линию в проектном исполнении устанавливают в испытательной печи размерами не менее 3000х3000х3000 мм в соответствии с технической документацией. При использовании коробов, лотков или труб кабельную линию устанавливают в испытательную печь горизонтально и  таким образом, чтобы в испытательной печи находилось максимальное количество стыков и элементов вентиляционных систем (если они имеются), в соответствии с технической документацией. Места прохода образца через стены печи также заделываются в соответствии с технической документацией.

К установленным образцам кабелей подключают испытательное оборудование:

  • для кабелей на номинальное напряжение до 0,6/1,0 кВ включительно по ГОСТ Р МЭК 60331-21;
  • для кабелей электрических для передачи данных по ГОСТ Р МЭК 60331-23.

Далее кабельная линия проверяется на работоспособность в течение заданного периода времени при воздействии стандартного температурного режима. Стандартный температурный режим — это режим изменения температуры во времени в соответствии с ГОСТ 30247.0.



Кабельная линия, прошедшая успешные испытания, соответствует следующим критериям:

  • напряжение приложено в течение всего испытания, т.е. прерыватель цепи не отключается;
  • токопроводящая жила не разрушается, т.е. лампа не гаснет;
  • значение приращения затухания (для оптических кабелей), полученное при измерении, не превышает максимально допустимого значения.

Время работоспособности кабельной линии подтверждается сертификатом соответствия, полученном в соответствии с требованиями ГОСТ Р 53316-2009. «Кабельные линии. Сохранение работоспособности в условиях пожара. Метод испытания».

Методика испытаний ОКЛ

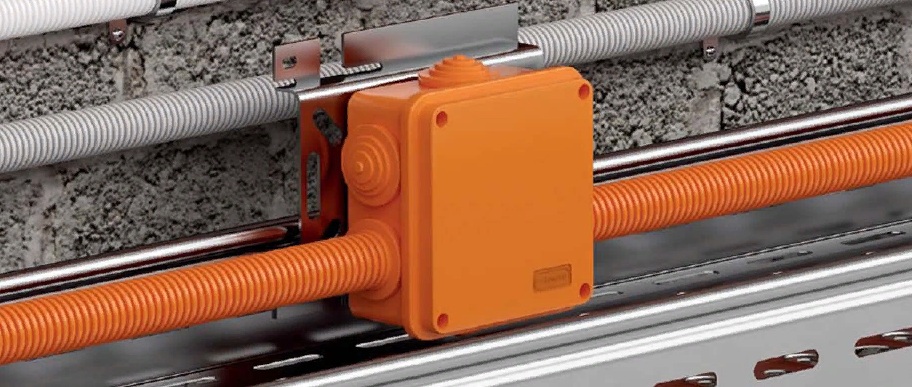

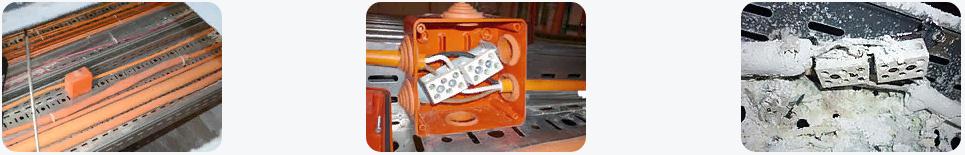

Огнестойкие безгалогенные коробки серии JBS, предназначенные для ответвления и соединения огнестойкого кабеля в системах огнестойких кабельных линий.

Огнестойкие безгалогенные коробки серии JBS после проведения испытания на огнестойкость. Подтверждено надежное соединение и работоспособность ОКЛ при температурах более 1000°С, время работоспособности не менее 60 и 90 минут (зависит от марки огнестойкого кабеля).

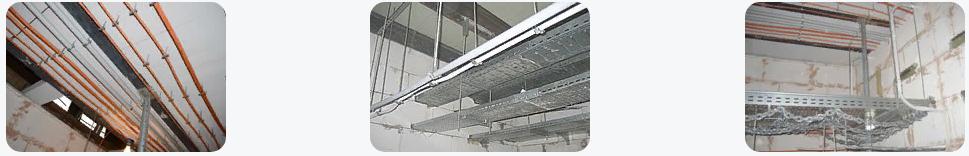

Одиночная и групповая (кабельным пучком) прокладка огнестойких кабелей в безгалогенных трудногорючих трубах тип HFR. ОКЛ на базе безгалогенных трудногорючих труб тип HFR после испытаний времени работоспособности системы не менее 60 и 90 минут (зависит от марки огнестойкого кабеля).

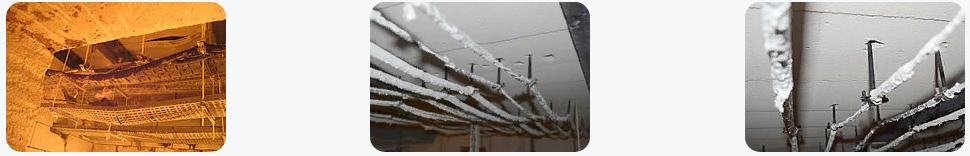

Образцы после проведения испытаний. Режим изменения температуры в соответствии с ГОСТ 30247.0.



Главным условием и основным требованием нормативных документов при проектировании ОКЛ являются совместные испытания всех элементов, входящих в кабельную линию.

Сертификация

Указанные огнестойкие кабельные линии (ОКЛ) прошли успешные испытания в ведущих испытательных лабораториях. По итогам испытаний для решений «Огнестойкая кабельная линия» (ОКЛ) были получены сертификаты с указанием времени работоспособности линии в условиях пожара, испытания проводились по методике ГОСТ Р 53316-2009. Проведенные тесты — это реальное подтверждение безопасности решения, для объектов, где на переднем плане безопасность и сохранность людей и оборудования

Применение для различных объектов сертифицированного решения огнестойкая кабельная линия (ОКЛ ), выполненного на базе и с использованием кабеленесущих систем ЭКОПЛАСТ, гарантирует пожарную безопасность объектов, персонала и оборудования. Сертификаты на ОКЛ гарантируют допуск к участию в системе государственных закупок и различных коммерческих тендерах.
