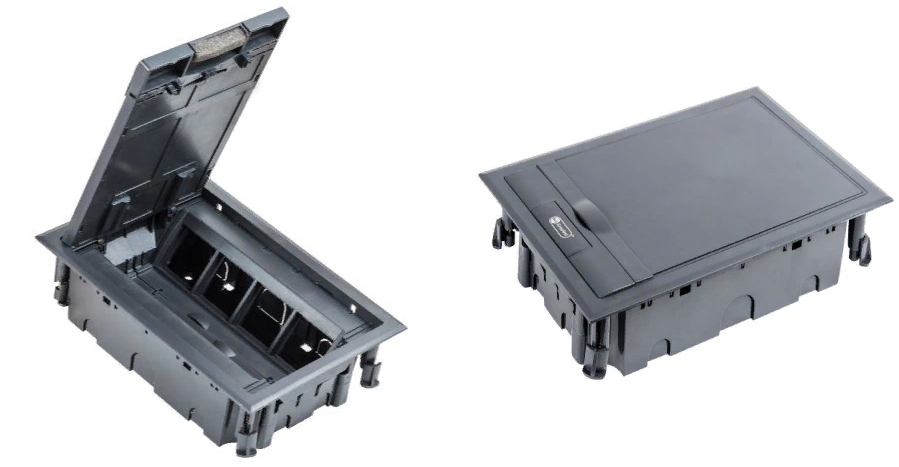

Инструкция по монтажу лючков в пол арт. 70062/70082. Люк в пол на 6 постов (45 х 45 мм), пластиковый, в комплекте с суппортом и коробкой, (арт. 70062). Люк в пол на 8 постов (45 х 45 мм), пластиковый, в комплекте с суппортом и коробкой (арт. 70082).

02.06.2022



Арт. 70062





Арт. 70082



Обязательно ознакомьтесь с инструкцией перед использованием!



Основные меры предосторожности, которые необходимо соблюдать при установке напольного люка для розеток:

  1. Во время проведения монтажных работ электропитание от подведенных к люку кабелей должно быть отключено.
  2. Разрешается использовать только те элементы изделия, которые входят в комплектацию напольного люка.
  3. Запрещается подключать к люку устройства с поврежденным сетевым кабелем или вилкой.

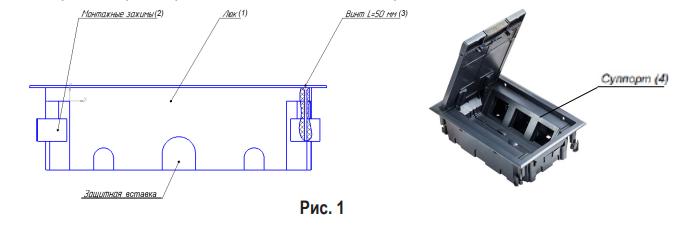

Комплект поставки люка в пол арт. 70062 LUK/6 (рис. 1) / арт. 70082 LUK/8Р

  1. Люк в сборе с коробкой – 1 шт.
  2. Регулируемые монтажные зажимы – 4 шт.
  3. Винты L = 50 мм – 4 шт.
  4. Суппорт (на 3 / 4 поста 45 х 45 мм*) – 2 шт.



*Модульный стандарт – 1 пост 45 х 45 мм = 2 модуля 22,5 х 45 мм



МОНТАЖ В ФАЛЬШПОЛ

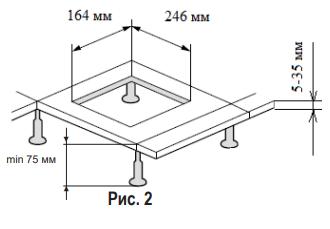

1. Необходимо вырезать монтажное отверстие размером: 246 х 164 мм (рис. 2). Минимальная глубина для монтажа люка (между черновым полом и нижней поверхностью фальшпола) составляет 75 мм. Диапазон толщин фальшполов: от 5 до 35  мм.

Рекомендация

Демонтирование крышки люка:

  • Установите крышку в положение 90°.
  • Необходимо сдвинуть отверткой пружинный фиксатор петли.
  • Удерживая фиксатор, отщелкните крышку.
  • По завершении монтажа крышку люка установите в обратном порядке.

Механизм крепления позволяет переустанавливать крышку на корпусе люка на 180°.

2. Удалите защитные вставки, расположенные по периметру монтажной коробки, предназначенные для подвода трубы с максимальным номинальным диаметром 20 и 32 мм.

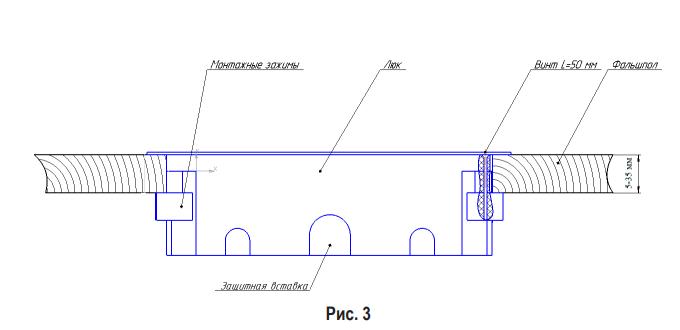

3. Через отверстия кабельных вводов ввести в коробку трубы с кабелем сечением до 2,5 мм², предварительно проложенные в подпольном пространстве фальшполов (рис. 3).

4. Установите люк в монтажное отверстие и зафиксируйте люк по толщине фальшпола, вращая винты монтажных зажимов 2 (см. раздел 2) (рис. 4).

Рекомендация

Для обеспечения надежного соединения рекомендуется использовать муфту труба – коробка (арт. 44532, 44520).

5. Произведите монтаж электроустановочных изделий стандарта 45 х 45 мм /45 х 22,5 мм серии LK45 (LK Studio) (см. раздел «Монтаж электроустановочных изделий), предварительно демонтировав крышку люка.

6. По завершении монтажа установите крышку люка.

МОНТАЖ В НАЛИВНОЙ ПОЛ

Важно! При монтаже в наливной пол необходимо изготовить опалубку:

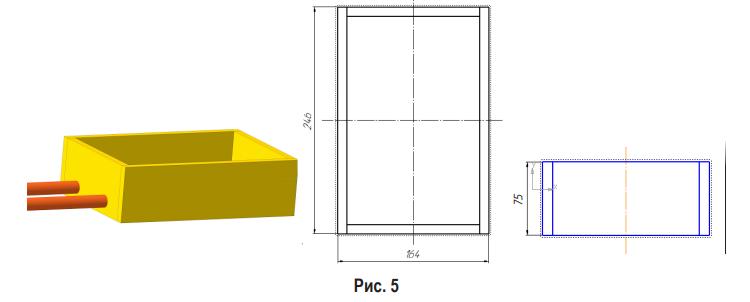

1. В качестве материала для опалубки можно применять влагостойкую фанеру. Внешняя часть опалубки должна иметь размер 246 х 164 мм, высота –  от 75 мм и более (рис. 5).

2. Закрепите на полу трубы с проложенным в них кабелем. Установите опалубку и заведите в нее трубы с проводами, как показано на рисунке 5.

3. Выполните заливку наливным полом. После затвердевания раствора необходимо удалить палубку.

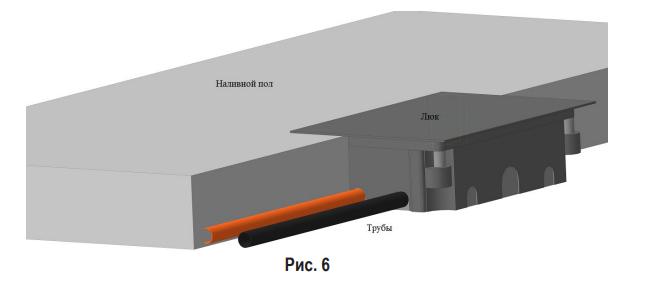

4. В коробке люка удалите защитные вставки в перфорированных отверстиях, заведите кабели в коробку люка и установите люк (рис. 6).

5. Произведите монтаж электроустановочных изделий стандарта 45 х 45 мм /45 х 22,5 мм серии LK45 (LK Studio) (см. раздел «Монтаж электроустановочных изделий»), предварительно демонтировав крышку люка.

6. По завершении монтажа установите крышку люка.



Рекомендация

При необходимости замените накладку крышки люка на материал напольного покрытия, при помощи отвертки отщелкните пластиковую вставку (рис. 7) и установите напольное покрытие размером 152х194 мм и толщиной до 5 мм.

 МОНТАЖ ЭЛЕКТРОУСТАНОВОЧНЫХ ИЗДЕЛИЙ

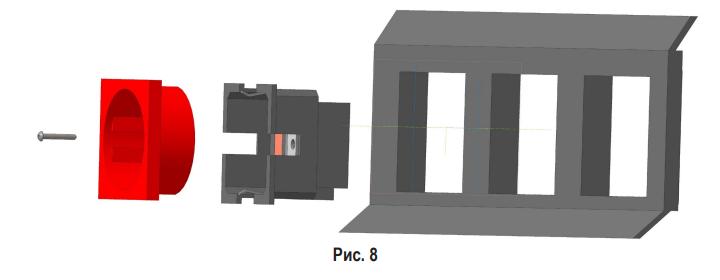

Инструкция по монтажу электроустановочных изделий стандарта 45 х 45 мм / 45 х 22,5 мм серии LK45 (LK Studio) в суппорт:

  1. Выкрутите винт и снимите лицевую панель.
  2. Подключите кабель к розетке (L, N,⏚).
  3. Защелкните розетку в суппорт.
  4. Вставьте лицевую панель в розетку и закрутите винт.

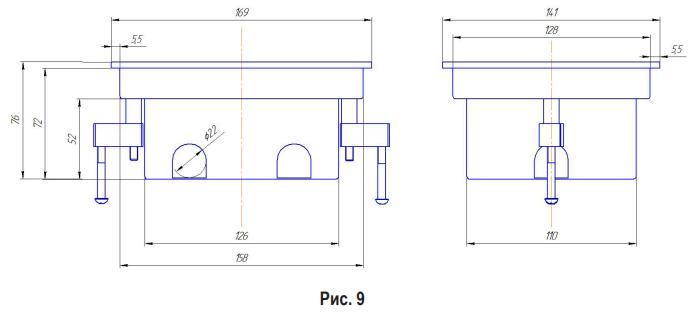

Габаритные размеры люка в пол на 6 постов LUK/6 (арт. 70062)

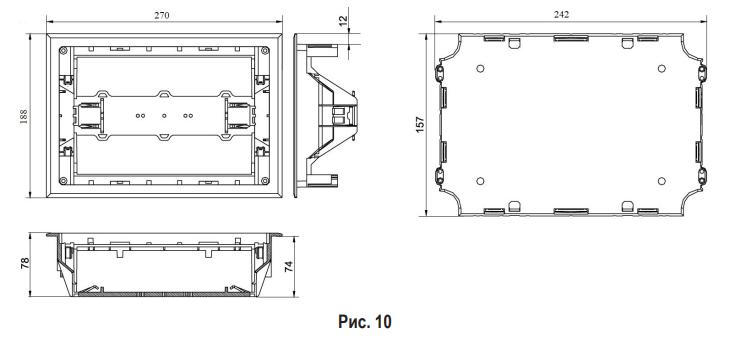

Габаритные размеры люка в пол на 8 постов LUK/8P (арт. 70082)
