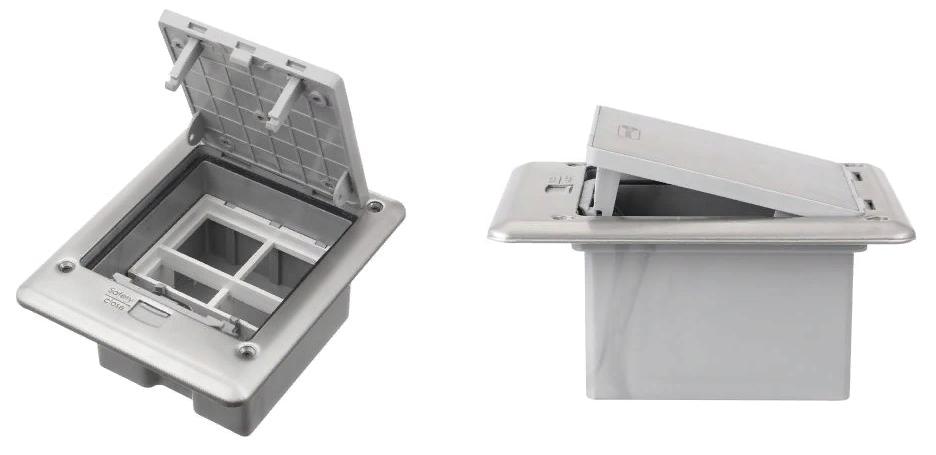

Инструкция по монтажу лючков в пол арт. 70025. Люк в пол на 2 поста (45 х 45 мм) и 2 модуля (45 х 22,5 мм), в комплекте с суппортом LUK/2+2ST66, IP66 (арт. 70025).

Арт. 70025



Обязательно ознакомьтесь с инструкцией перед использованием!



Основные меры предосторожности, которые необходимо соблюдать при установке напольного люка для розеток:

1. Во время проведения монтажных работ электропитание от подведенных к люку кабелей должно быть отключено.
2. Разрешается использовать только те элементы изделия, которые входят в комплектацию напольного люка.
3. Запрещается подключать к люку устройства с поврежденным сетевым кабелем или вилкой.

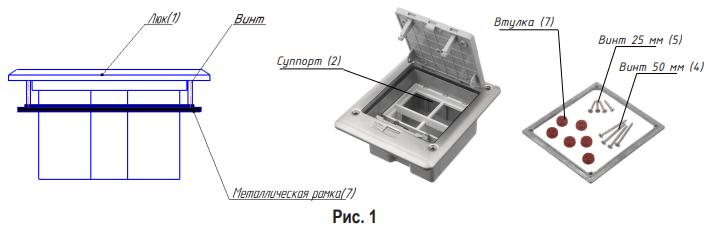

Комплект поставки люка в пол арт. 70025 LUK/2х2ST66

1. Люк – 1 шт.
2. Суппорт на 2 поста (45 х 45 мм*) и 2 модуля (45 х 22,5 мм*) – 1 шт.

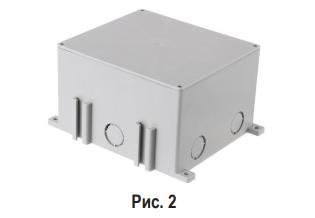

3. Коробка для люка с крышкой - поставляется отдельно (арт. 70125) – рисунок 2.
4. Винты L = 50 мм – 4 шт.
5. Винты L = 25 мм – 4 шт.
6. Резиновая втулка - 6 шт.
7. Рамка металлическая - 1 шт.

*Модульный стандарт – 1 пост 45 х 45 мм = 2 модуля 22,5 х 45 мм



Комплект поставки коробки для люка в пол арт. 70125 BOX/2х2ST66

1. Коробка – 1 шт.
2. Крышка – 1 шт.
3. Винты L = 10 мм – 4 шт.
4. Шпилька L = 50 мм – 4 шт

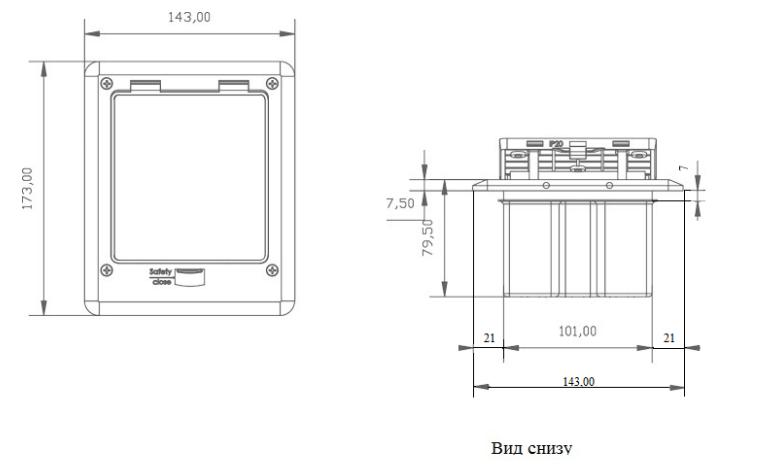

Габаритные размеры люка в пол на 2 поста и 2 модуля арт. 70025 LUK/2х2ST66

                                                                       Рис.3

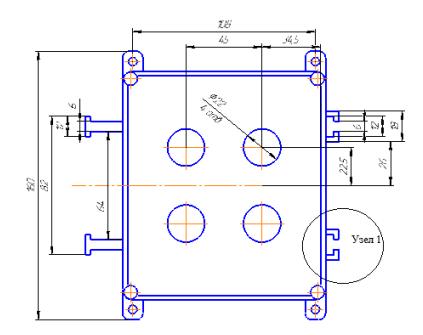

Габаритные размеры коробки для люка арт. 70125 BOX/2х2ST66

                                               Рис.4



МОНТАЖ НАПОЛЬНОГО ЛЮКА ДЛЯ РОЗЕТОК В ФАЛЬШПОЛ

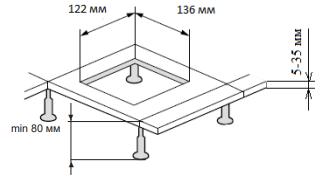

1. Необходимо вырезать монтажное отверстие размером: 136 х 122 мм. Минимальная глубина для монтажа люка (между черновым полом и нижней поверхностью фальшпола) составляет 80 мм. Диапазон толщин фальшполов: от 5 до 30 мм.



                                  Рис. 5

2. Заведите в отверстие металлическую рамку.

3. Сделайте отверстия в резиновых втулках под размер кабеля и заведите кабель (сечением до 2,5 мм²) под металлическую рамку.

4. Введите кабель в коробку люка, установите люк в пол и зафиксируйте винтами L = 50 мм крышку люка и металлическую рамку (рис. 4).

5. Произведите монтаж электроустановочных изделий стандарта 45 х 45 мм / 45 х 22,5 мм серии LK45 (LK Studio). Более подробно смотрите в разделе «Монтаж электроустановочных изделий».

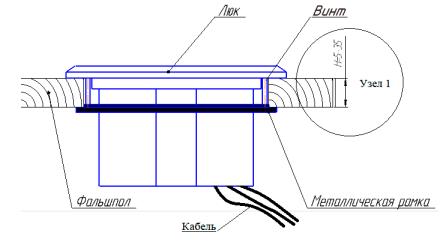

                                            Рис. 6



МОНТАЖ В НАЛИВНОЙ ПОЛ

1. Подготовьте площадку для установки коробки.

2. В коробке удалите защитные вкладки в перфорированных отверстиях и заведите предварительно проложенные на полу трубы с кабелем в коробку.

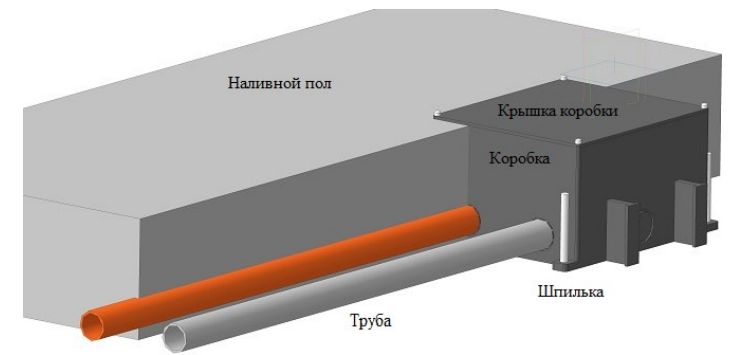

                                                                  Рис. 7

3. С помощью шлицевой отвертки вставьте необходимый уровень и горизонт коробки относительно поверхности пола путем вращения шпилек L = 50 мм (см. рис. 8 узел 2).

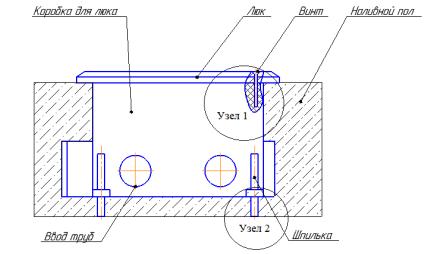

                              Рис.8

4. Выполните заливку наливным полом. Высота заливки – 80 мм. После затвердевания раствора снимите защитную крышку.

5. Закройте коробку для люка крышкой и закрепите её винтами L = 10 мм (см. рис. 8 узел 1).

6. Произведите монтаж электроустановочных изделий стандарта 45 х 45 мм / 45 х 22,5 мм серии LK45 (LK Studio). Более подробно смотрите в разделе «Монтаж электроустановочных изделий».



МОНТАЖ ЭЛЕКТРОУСТАНОВОЧНЫХ ИЗДЕЛИЙ

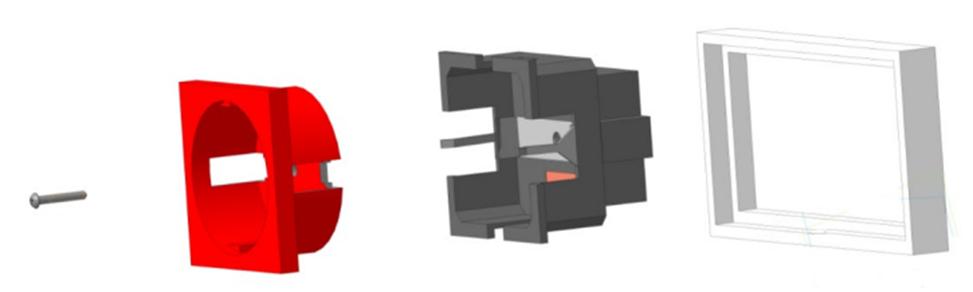

Инструкция по монтажу электроустановочных изделий стандарта 45 х 45 мм / 45 х 22,5 мм серии LK45 (LK Studio) в суппорт:

1. Выкрутите винт и снимите лицевую панель.

2. Подключите кабель к розетке (L, N,⏚).

3. Защелкните розетку в суппорт.

4. Вставьте лицевую панель в розетку и закрутите винт.



РЕКОМЕНДАЦИИ

• Благодаря стыковочным элементам можно составить блок из нескольких люков (рис. 4 узел 1).
• Шпильки можно выставить таким образом, что от основания пола до нижней части коробки для люка высота составит от 0 до 45 мм.
