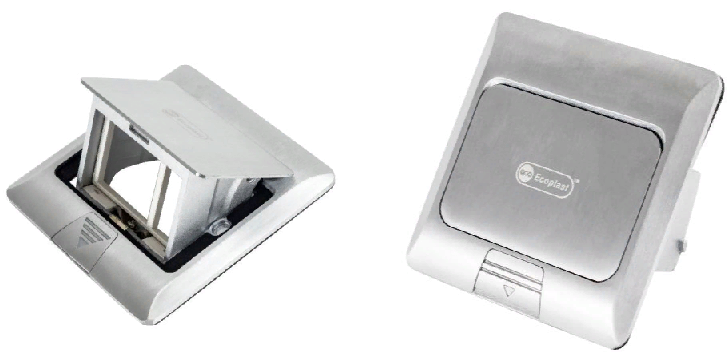

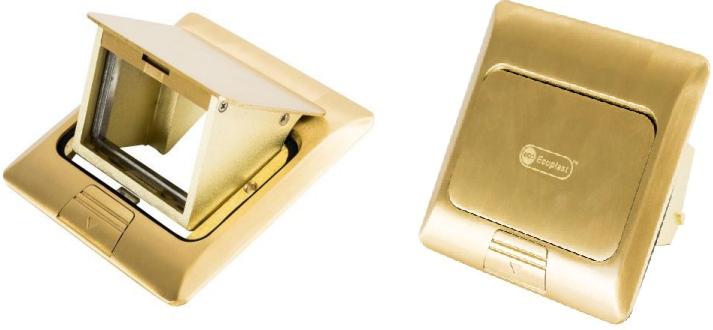

Инструкция по монтажу лючков в пол арт. 70016/70017. Люк в пол на 1,5 поста (45 х 45 мм), цвет латунь, в комплекте с суппортом LUK/1,5BR, IP40. Люк в пол на 1,5 поста (45 х 45 мм), цвет cталь, в комплекте с суппортом LUK/1,5AL, IP40.

Арт. 70016

Арт. 70017



Обязательно ознакомьтесь с инструкцией перед использованием!

Основные меры предосторожности, которые необходимо соблюдать при установке напольного люка для розеток:

1. Во время проведения монтажных работ электропитание от подведенных к люку кабелей должно быть отключено.
2. Разрешается использовать только те элементы изделия, которые входят в комплектацию напольного люка.
3. Запрещается подключать к люку устройства с поврежденным сетевым кабелем или вилкой.

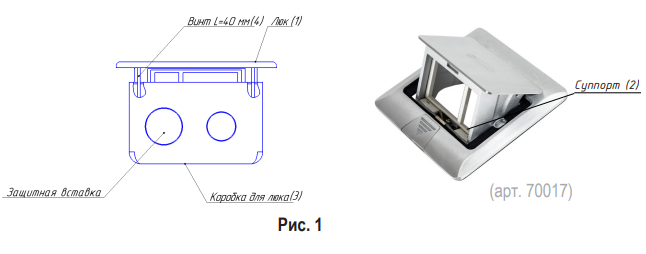

Комплект поставки люка в пол арт. 70017 LUK/1,5BR (рис. 1) / арт. 70016 LUK/1,5AL



1. Люк – 1 шт.
2. Суппорт (на 1,5 поста 45 х 45 мм*) – 1 шт.

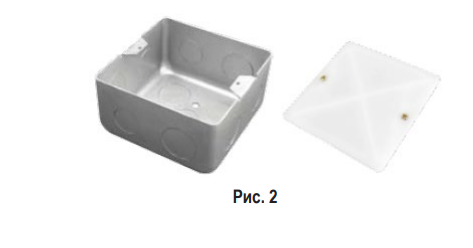

3. Коробка для люка с крышкой - поставляется отдельно (рис. 2).
4. Винты L = 40 мм – 2 шт. (поставляются с коробкой для люка с крышкой).
5. Винты L = 12 мм – 2 шт. (поставляются с коробкой для люка с крышкой).

*Модульный стандарт – 1 пост 45 х 45 мм = 2 модуля 22,5 х 45 мм



 Комплект поставки коробки для люка с крышкой BOX/1,5S - арт. 70116







МОНТАЖ НАПОЛЬНОГО ЛЮКА ДЛЯ РОЗЕТОК В ФАЛЬШПОЛ



1. Необходимо вырезать монтажное отверстие размером: 104 х 90 мм (рис. 3).  Минимальная глубина для монтажа люка (между черновым полом и нижней поверхностью фальшпола) составляет 60 мм. Диапазон толщин фальшполов: от 5 до 30 мм.



2. Удалите защитные вставки, расположенные по периметру монтажной коробки, предназначенные для подвода трубы с максимальным номинальным диаметром 22 и 27 мм.

3. Через отверстия кабельных вводов ввести в коробку трубы с кабелем сечением до 2,5 мм², предварительно проложенные в подпольном пространстве фальшполов.

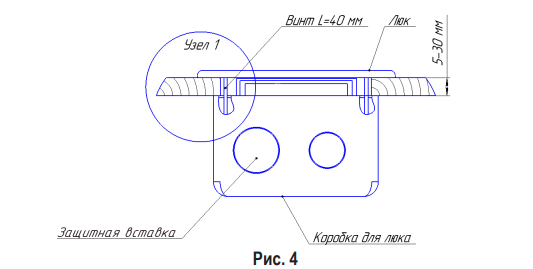

4. Установите люк в монтажное отверстие и зафиксируйте люк по толщине фальшпола винтами 4 (см. раздел «Комплект поставки»).



5. Произведите монтаж электроустановочных изделий стандарта 45 х 45 мм / 45 х 22,5 мм серии LK45  (LK Studio). Более подробно смотрите в разделе «Монтаж электроустановочных изделий».



 МОНТАЖ В НАЛИВНОЙ ПОЛ



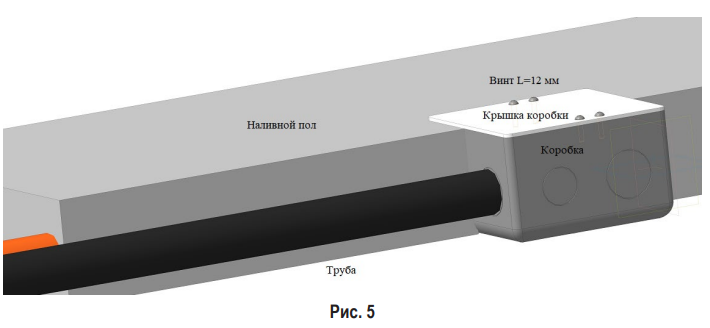

1. Подготовьте площадку для установки коробки.

2. В коробке удалите защитные вкладки в перфорированных отверстиях и заведите предварительно проложенные на полу трубы с кабелем в коробку.

3. Закройте коробку для люка крышкой и закрепите её винтами L=12 мм.

4. Выполните заливку наливным полом. Высота заливки –  60 мм. После затвердевания раствора снимите защитную крышку.

5. Установите люк на коробку и зафиксируйте винтами L=12 мм.

6. Произведите монтаж электроустановочных изделий стандарта 45 х 45 мм /45 х 22,5 мм серии LK45 (LK Studio). Более подробно смотрите в разделе «Монтаж электроустановочных изделий».



МОНТАЖ ЭЛЕКТРОУСТАНОВОЧНЫХ ИЗДЕЛИЙ

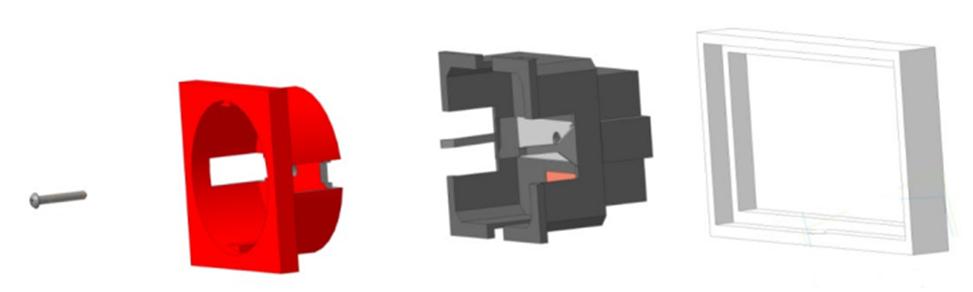

Инструкция по монтажу электроустановочных изделий стандарта 45 х 45 мм / 45 х 22,5 мм серии LK45 (LK Studio) в суппорт:

1. Выкрутите винт и снимите лицевую панель.

2. Подключите кабель к розетке (L, N,⏚).

3. Защелкните розетку в суппорт.

4. Вставьте лицевую панель в розетку и закрутите винт.

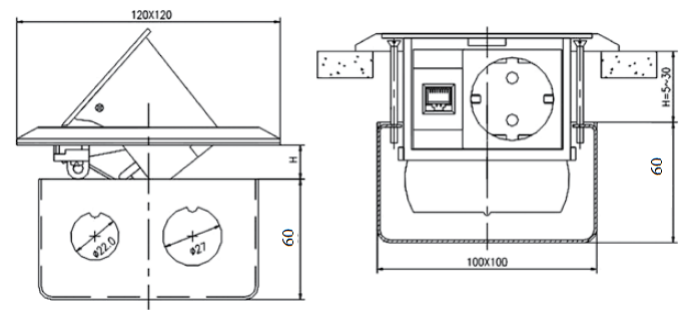

Габаритные размеры напольных люков для розеток арт. 70017 LUK/1,5BR / арт. 70016 LUK/1,5AL
