Элементы крепления для ОКЛ ЭКОПЛАСТ™. Промышленная пожаробезопасность.

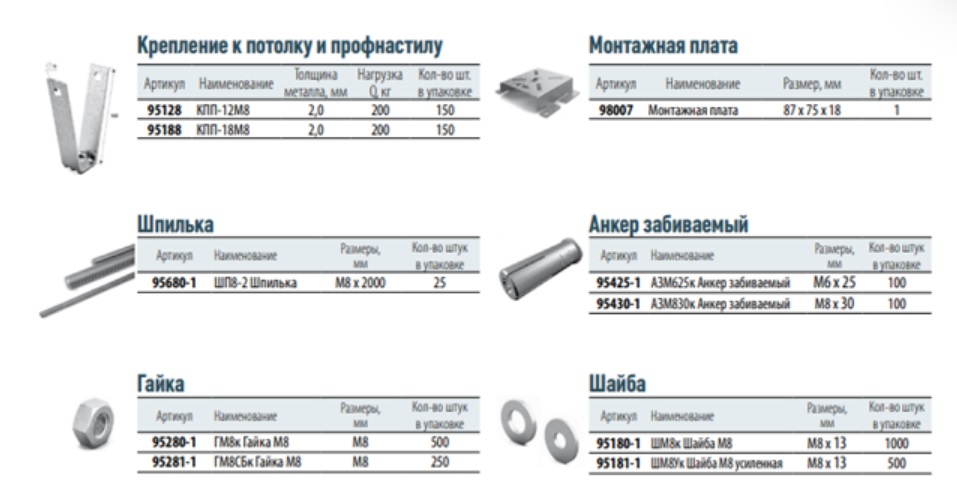

Для крепления труб в составе системы огнестойкой кабельной линии ЭКОПЛАСТ™  используют металлические однолапковые, двухлапковые специальные скобы, а также другие элементы крепежа.

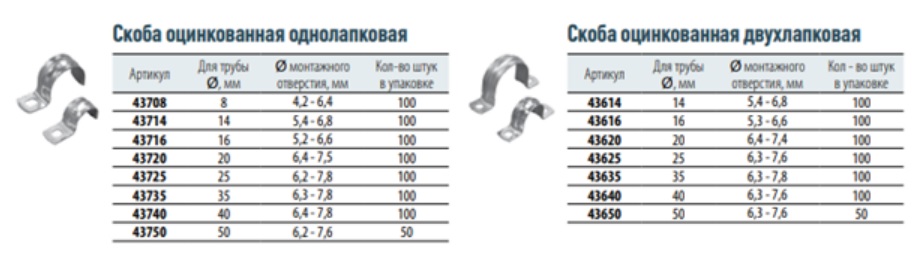

Скоба оцинкованная однолапковая  –  изогнутая полоса в форме подковы, предназначенная  для крепления труб ОКЛ к горизонтальным и вертикальным поверхностям. Размеры рабочего диаметра скоб подбирают в соответствии с типоразмером труб.

Скоба оцинкованная двухлапковая  имеет ребро жесткости, что увеличивает допустимые нагрузки.

Скобы имеют продольный паз под крепежный винт, что позволяет осуществлять смещение скобы без демонтажа.



ПОДБОР ЭЛЕМЕНТА КРЕПЛЕНИЯ К МЕТАЛЛИЧЕСКИМ СКОБАМ





Расстояние между точками крепления:

 –  для гибких гофрированных труб максимальное расстояние – 500 мм, рекомендуемое – 300 мм;

–  для гладких труб рекомендуемое расстояние – 500 мм;

–  для кабельных каналов рекомендуемое расстояние – 500 мм.

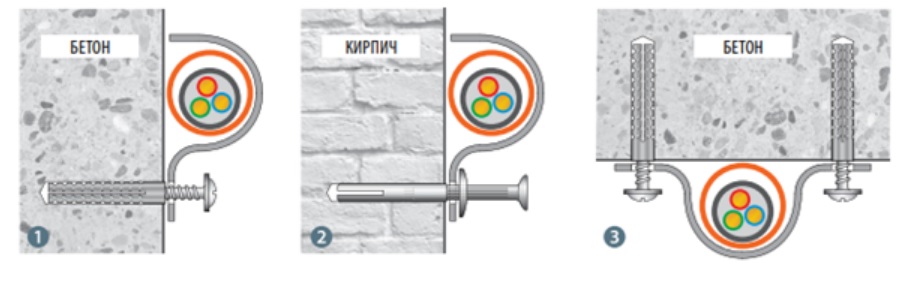

Рекомендации по элементам крепления в зависимости от типа поверхности:





1. Монтаж кабельных линий по бетонной поверхности стен.

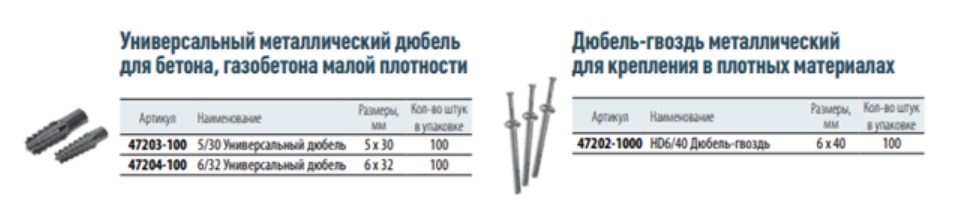

2. Для крепления в плотных материалах используется металлический быстромонтажный дюбель-гвоздь HD.

3. При прокладке кабельной трассы по поверхности потолков рекомендуется использование двухлапковых скоб.

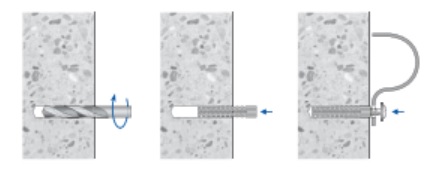

Порядок установки универсального дюбеля

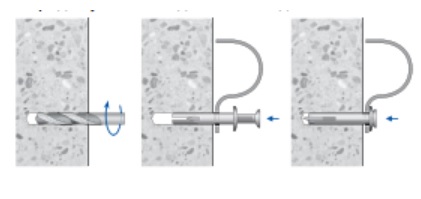

Порядок установки дюбель-гвоздя

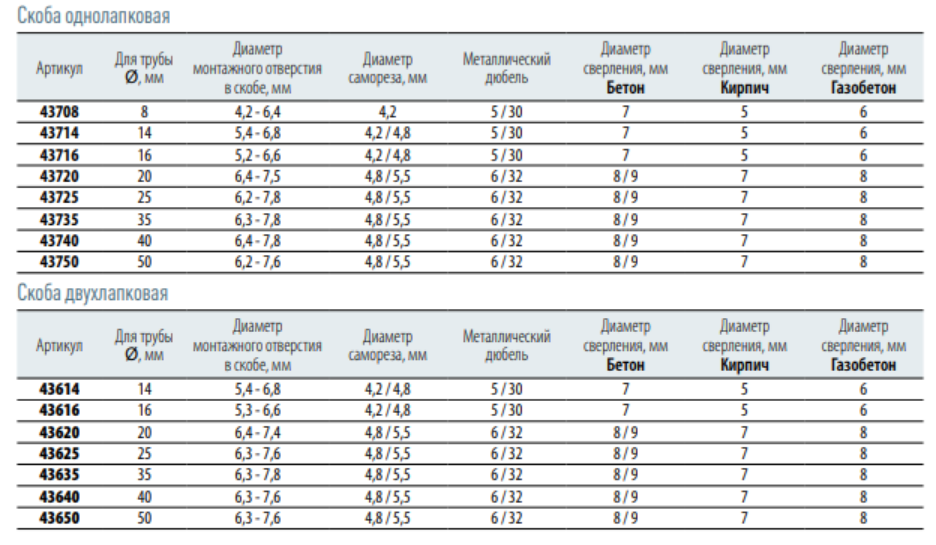

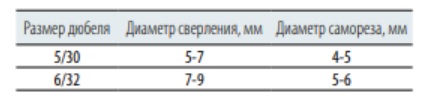

ПОДБОР ДЮБЕЛЯ ДЛЯ КРЕПЛЕНИЯ
