Завод «ЭКОПЛАСТ» производит установочные коробки  и аксессуары для монолитного бетоностроения. Продукция предназначена для монтажа электроустановочных изделий евростандарта с межвинтовым расстоянием 60 мм и межосевым расстоянием 71 мм, подвески светильников, организации каналов для вывода кабеля из бетона и подвода кабеля к оборудованию.

Интернет-магазин 220.ru – официальный дилер завода «ЭКОПЛАСТ».

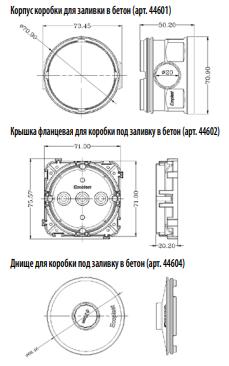

КОРОБКА УСТАНОВОЧНАЯ С КРЫШКОЙ ДЛЯ ЗАЛИВКИ В БЕТОН



Описание: коробка установочная предназначена для организации посадочного места для любых электроустановочных изделий «евростандарта» с межвинтовым расстоянием 60 мм и межосевым расстоянием 71 мм при монолитном бетонировании. Имеет бортик для монтажа крышки путем защелкивания и вводы под гофрированную трубу Ø20 мм.

Конструкция коробки позволяет наращивать общую глубину посредством соединения с последующим корпусом такой же коробки на 40 мм (при соединении двух коробок), на 80 мм (при соединении трех корпусов коробок) и т.д. Прочная стыковка составных частей коробки способна выдерживать ударные нагрузки, возникающие при подаче бетонной смеси при опалубной заливке.



Материал корпуса: ПП безгалогенный.

Температура эксплуатации: от –40°C до +90°C.

Высота коробки: 49 мм.

Глубина корпуса коробки установочной в сборе с крышкой коробки: 57,5 мм.

В коробке возможно использование клемм и клеммных колодок, быстрозажимных клемм; в случае использования клемм необходимо монтировать их в коробку перед составлением комплекта.

Межосевое расстояние для крепления изделий в ряд для рамочной конструкции – 71 мм.

Крышка коробки крепится к опалубке с помощью гвоздей или саморезов. После затвердевания бетонной смеси, выламывается (выбивается или вырезается) внутренняя часть крышки для формирования пространства для монтажа.

Рекомендация

При дополнительной штукатурке стен для закрытия коробки можно использовать крышку-заглушку (артикул 44602).

Материал: ПП безгалогенный / ПЭ безгалогенный.

Температура эксплуатации: от –40°C до +90°C.



СУППОРТ-ОПОРА ДЛЯ ЗАЛИВКИ В БЕТОН



Описание: суппорт-опора является креплением для коробок установочных при заливке в бетон на встречную опалубку при монолитном бетонировании. Для стыковки суппорта-опоры с коробкой установочной используется отрезок гладкой /жесткой трубы Ø20 мм (в комплект поставки не входит, и нарезается на месте по ширине монолитной стены). Имеются 4 отверстия для крепления к арматуре стальными или ПА хомутами или саморезами  (гвоздями) в случае готовой опорной стены.

Гарантируется прочная стыковка суппортов между собой за счет замка-защелки с каждой стороны суппорта.

Материал корпуса: ПП безгалогенный / ПЭ безгалогенный.

Температура эксплуатации: от –40°C до +90°C.



КРЫШКА ВНУТРЕННЕЙ УСТАНОВКИ ДЛЯ КОРОБКИ УСТАНОВОЧНОЙ / ПОТОЛОЧНОЙ



Описание: крышка предназначена для использования коробки установочной или потолочной в качестве распаячной коробки, для установки изнутри помещения в стену, а также для декоративного оформления коробки потолочной (для закрытия коробки потолочной) с крюком для установки в потолок. В крышке размещены два отверстия для подвода кабеля к люстре и вывода крюка потолочного.

Материал: ПС (полистирол) / АБС-пластик.

Степень защиты: IP40.

Температура эксплуатации: от –40°C до +90°C.

Для внутренней установки.



КОРОБКА ПОТОЛОЧНАЯ ДЛЯ ЗАЛИВКИ В БЕТОН

Описание: коробка потолочная является распределительной коробкой со стальным крюком для последующего подвеса люстры и размещения в ней клемм соединения при монолитном бетонировании.

Перед заливкой коробки потолочной в бетон необходимо вставить потолочный крюк из стали в матрицу коробки и соединить его шестигранной гайкой (входит в комплект крюка потолочного), расположенной в верхней части потолочной коробки, и закрыть защитным колпачком. В теле потолочной коробки имеются вводы для гофрированной трубы: два ввода Ø16 мм, один ввод Ø20 мм, один ввод  Ø25 мм.

Конструкция коробки позволяет наращивать общую высоту посредством соединения с корпусом коробки установочной арт. 44601 на 40 мм (при соединении двух коробок), на 80 мм (при соединении трех корпусов коробок) и т.д. Прочная стыковка составных частей потолочной коробки выдерживает ударные нагрузки, возникающие при подаче бетонной смеси. В коробке возможно использование клемм и клеммных колодок, быстрозажимных клемм.

Материал корпуса: ПП безгалогенный / ПЭ безгалогенный.

Материал крышки: ПП безгалогенный / ПЭ безгалогенный.

Температура эксплуатации: от –40°C до +90°C.



КРЮК ДЛЯ КОРОБОК ПОТОЛОЧНЫХ



Описание: крюк потолочный (изолированный) является креплением для подвеса люстр и подобных осветительных приборов для установки внутрь потолочной коробки, залитой в бетон.

Длина крюка меняется в зависимости от количества дополнительно установленных корпусов коробок установочных в комбинации с коробкой потолочной и толщиной слоя потолочной штукатурки.



Материал крюка: cталь.

Материал шестигранной гайки крепежной для крюка: латунь.

Материал изоляции: сшитый полиэтилен.

Несущая способность крюка: 150 Н (до 15 кг).



ВТУЛКА КОНЦЕВАЯ ДЛЯ ЗАЛИВКИ В БЕТОН

Описание: втулка концевая позволяет пристыковать гофрированные трубы к опалубке бетонирования для организации выводов электропроводки из монолита. Втулка концевая состоит из двух соединенных частей с перемычкой; платформа втулки крепится к опалубке гвоздями, саморезами или иным способом для обеспечения надежного крепления крышки на опалубке.

Внутри втулки имеется фиксатор с отверстием для крепления стальной протяжки гофрированной трубы (нужно продеть стальную протяжку из гофрированной трубы в ушко фиксатора и закрепить протяжку).

Гофрированная труба защелкивается на ввод втулки внутрь или снаружи выводного патрубка в зависимости от выбранного диаметра гофрированной трубы 16/25 мм или 20/32 мм. После заливки бетоном выламывается защитная мембрана втулки, и канальное соединение готово к организации протягивания кабелей или проводов внутри подсоединенных к втулке гофрированных труб.

Материал: ПП безгалогенный /  ПЭ безгалогенный.

Температура эксплуатации: от –40°C до +90°C.



ПРИМЕРЫ ПРИМЕНЕНИЯ

Пример монтажа: гофрированная и гладкая/жесткая труба

Коробка установочная используется в комбинации с гофрированными, гладкими или армированными трубами для построения силовых или слаботочных сетей.

  1. Надежно закрепите днище коробки на опалубке.
  2. Подготовьте корпус коробки к монтажу, выбейте вводы под трубы. Диаметр трубы должен соответствовать диаметру ввода Ø20 мм.
  3. Установите корпус коробки на днище корпуса.
  4. Заведите трубы (жесткие / гофрированные).
  5. Установите фланцевые крышки.

После затвердевания бетонной смеси выламывается (выбивается или вырезается) внутренняя часть крышки для формирования пространства для монтажа.

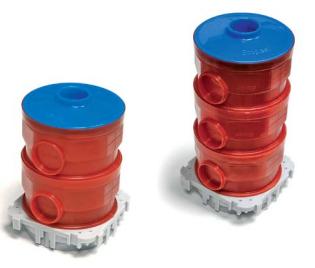

Последовательное соединение коробок



Конструкция коробки позволяет наращивать общую глубину инсталляции посредством соединения (пристыковки) дополнительных корпусов.

Общая глубина посредством соединения с последующим корпусом такой же коробки увеличивается на 40 мм (при соединении двух коробок), на 80 мм (при соединении трех корпусов коробок) и так далее.

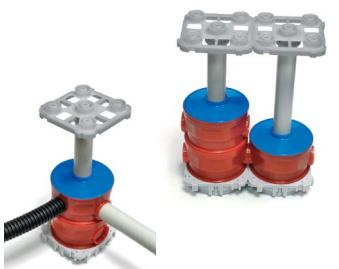

Установка коробок для заливки в бетон на встречную опалубку

Установка коробок ответвительных для заливки в бетон на встречную опалубку при монолитном бетонировании посредством суппорт-опоры:

  1. Закрепите необходимое количество суппортов на опалубке (имеются 4 отверстия для крепления к арматуре стальными / ПА хомутами или саморезами/ гвоздями в случае готовой опорной стены). При групповом монтаже надежная стыковка суппортов осуществляется за счет замка-защелки с каждой стороны суппорта, обеспечивая при монтаже межосевое расстояние71 мм.
  2. Соедините суппорт-опоры с установочной коробкой. Необходимая ширина для стыковки регулируется посредством использования отрезка гладкой/жесткой трубы Ø20 мм (в комплект поставки не входит, и нарезается на месте по ширине монолитной стены).
  3. Закрепите днище коробки на встречной опалубке.
  4. Установите корпус коробки на днище корпуса (для увеличения количества мест ввода, коробки могут дополнительно стыковаться друг с другом).
  5. Установите фланцевые крышки на корпуса коробок.
  6. Соедините установочные коробки через отрезки жесткой трубы с суппорт-опорой.
